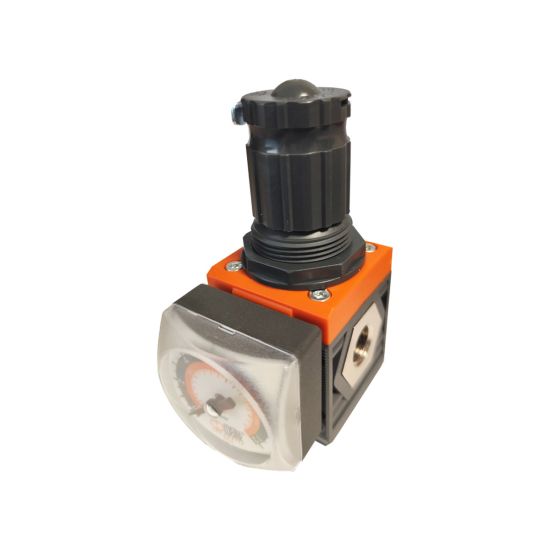

Regulator tlaka Syntesi® temelji na principu valjive membrane (rolling diaphragm principle), ki ima v primerjavi s sistemi z ravno membrano številne prednosti:
- večji hod, ki omogoča večjo odprtino ventila in s tem večji pretok.
- manjše dinamično trenje in "pick-up" trenje ter s tem hitrejši odziv in večja občutljivost.
- večja natančnost pri ohranjanju nastavljenega tlaka, tako pri spremenljivih pretokih kot pri različnih tlakih.
Regulator vključuje kompenzacijski sistem, ki ohranja nastavljeni tlak praktično konstanten, tudi če se tlak v toku spreminja. To je doseženo predvsem z zasnovo ventila, ki je pnevmatsko uravnotežen.
Če se tlak v smeri toka dvigne nad mejno vrednost, se zrak izpusti (varnostni ventil), dokler ne pade pod najvišjo vrednost. Posebna naprava hitro razbremeni tlak v smeri toka, ko tlak v smeri toka pade na nič. To pomeni, da je lahko regulator nameščen med ventil in jeklenko, saj lahko zrak teče v obe smeri, proti jeklenki z reguliranim tlakom ali pa se med razbremenitvijo vrača proti ventilu.
Nastavitveni gumb je tipa "push-lock" - ko je tlak nastavljen, jo pritisnite in zaklene se v položaju. V tem položaju lahko izvlečete ploščico in pritrdite dve ključavnici pri velikosti 1 ali tri ključavnice pri velikosti 2, da preprečite morebitne posege. Na sprednji in zadnji strani je odprtina (1/8" za velikost 1 in 1/4“ za velikost 2), ki se lahko uporablja z merilniki tlaka, tlačnimi stikali ali kot dodatni regulirani dovod zraka.
Priklop: 1/4"
Maks. tlak v dovodu: 15 bar (1.5 MPa)
Pretok pri 6,3 bar ΔP 0.5 bar: 1600 NL/min
Pretok pri 6,3 bar ΔP 1 bar: 2800 NL/min
Pretok razbremenitvenega ventila pri 6,3 bar: 70 NL/min
Min. temperatura pri 10 bar: -10 °C
Max. temperatura pri 10 bar: 50 °C
Polni odtok brez tlaka v dovodu: omogočen
Možnost zaklepanja gumba: omogočeno
Kompenzacija tlaka navzgor: omogočena
Tekočina: komprimiran zrak ali drugi inertni plini
Pozicija vgradnje: katera koli pozicija
Dodaten odvod zraka za manometre ali armature: 1/8", spredaj in zadaj
Pretok dodatnega zraka pri 6,3 bar: 500 NL/min
Vijaki za montiranje na steno: Št.2 M4 vijaki
Teža: 188 g
